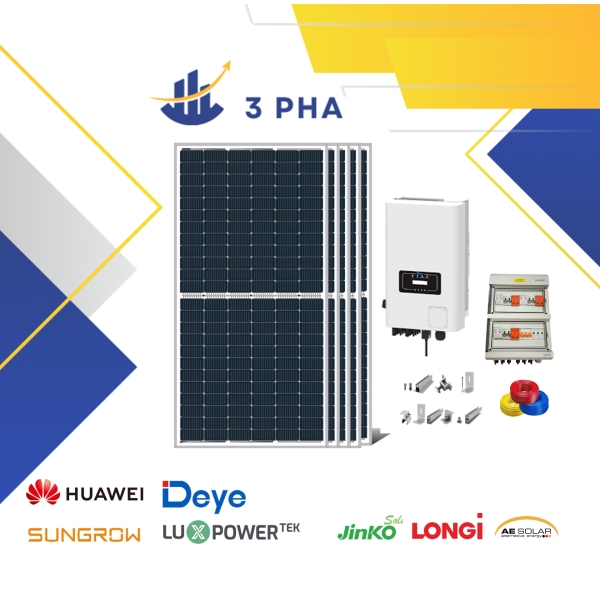

Hệ 3 pha 16kwp Hoà lưới Bám tải

✅ 1. Tổng quan về hệ thống 3 pha 16kWp hòa lưới bám tải

• Công suất hệ thống: 16 kWp

• Loại hệ thống: Hòa lưới bám tải 3 pha

• Chức năng: Cung cấp điện cho phụ tải sử dụng (ưu tiên sử dụng năng lượng mặt trời); khi thiếu điện thì lưới bù vào; khi dư điện, hệ thống điều khiển không cho đẩy lên lưới (bám tải).

• Ứng dụng: Nhà xưởng, văn phòng, hộ gia đình có sử dụng điện 3 pha,..

✅ 2. Số lượng và loại tấm pin năng lượng mặt trời

• Loại tấm pin thường dùng: 580Wp – 600Wp (loại phổ biến hiện nay là Mono Half-cell, hiệu suất cao)

• Số lượng tấm pin (ước tính): 26 - 30 tấm

• Diện tích lắp đặt: 90 m² mái

✅ 3. Inverter (biến tần hòa lưới)

• Loại biến tần: Hòa lưới 3 pha, có chức năng bám tải (kèm theo bộ Zero Export hoặc tích hợp)

• Công suất đề xuất:

  • Nên dùng inverter 15kW –

  • Hãng phổ biến: Deye, Solis, Luxpower,...

✅ 4. Tủ điện & thiết bị bảo vệ

• Tủ điện AC (nối giữa inverter và tải/lưới)

• Tủ điện Energy

• MCB AC

• Chống sét lan truyền AC

• Chống sét lan truyền DC

• MCB DC

✅ 5. HỆ THỐNG DÂY ĐIỆN

• Dây AC chuyên dụng 4x6mm
• Dây tiếp địa 6.0
• Rs485
• Dây DC 1500 Vdc

✅ 6. PHỤ KIỆN GÁ ĐẶT:

• Minirail
• Kẹp giữa, kẹp biên
• Kẹp tiếp địa
• Ruột gà lõi thép
• MC4 Leader 1500vdc
• Cọc tiếp địa
• Phụ kiện nẹp,ống,vít,bọ,take,silicol….

✅ 7. Nguyên lý hoạt động hệ hòa lưới bám tải

1. Ban ngày, pin mặt trời tạo ra dòng điện một chiều (DC)

2. Inverter chuyển đổi DC thành điện xoay chiều (AC), đồng bộ với lưới

3. Điện mặt trời ưu tiên cấp cho tải đang sử dụng (máy móc, đèn, quạt…)

4. Nếu thiếu, lưới điện quốc gia tự động bù vào

5. Nếu dư, bộ bám tải sẽ chặn không cho phát lên lưới → tránh bị công ty điện lực ghi nhận

6. Hệ thống có thể giám sát qua app/web thời gian thực
